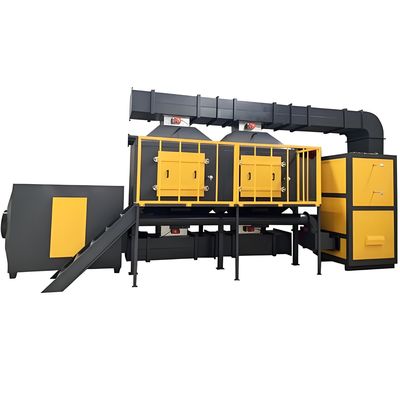

معدات معالجة غازات الاحتراق الكاتالي

معدات معالجة غازات النفايات: امتصاص و إزالة الامتصاص + معدات الاحتراق الحراري

(1) إدخال المعدات

الامتصاص والإزالة من الكربون المنشط يشير إلى استخدام ممارسات الكربون المنشط لامتصاص الملوثات في غازات النفايات الصناعية.واختيار المسامير الجزيئية المناسبة لمكونات غازات النفايات المختلفةعندما يصل الجرذ الجزيئي إلى الامتلاء، يتم استنزاف الملوثات،وتستخدم تكنولوجيا الاحتراق التحفيزي لتأكسيد المواد العضوية في غازات النفايات الصناعية إلى ثاني أكسيد الكربون والماء، وبالتالي تحقيق الغرض من التطهير.

عادة ما تتكون معدات تنقية الامتصاص والإستنزاف من وحدة جمع غازات العادم ووحدة المعالجة المسبقة ووحدة الامتصاص ووحدة الاحتراق الحراري ووحدة الإستنزاف ووحدة تبادل الحرارةالخ.

(2)مبدأ العمل لامتصاص و إزالة الامتصاص في المصفاة الجزيئية

تحت تأثير مروحة الامتصاص ، يدخل غاز النفايات العضوية إلى صندوق المرشح المسبق من مدخل الهواء.يصفّر المرشح المسبق ويقبض على الجسيمات في غازات النفايات لمنع دخول الجسيمات إلى طبقة الامتصاص وتسديد الميكروبورات الجزيئية، مما يؤثر على تأثير التطهير.

ثم تدخل غازات العادم إلى صناديق الامتصاص والإزالة من الجانبين من خلال المرشح المسبق (يتم توفير طبقة عازلة في الوسط ،ويتم فتح صمام التحويل مباشرة لإفراز عندما تلبي تركيز غاز العادم العضوي المعيار)، وطبقة الامتصاص في صندوق الامتصاص والإزالة من الامتصاص تمتص وتطهر غازات العادم العضوية.

يتم ترتيب جهاز الاحتراق الحفاز فوق طبقة الامتصاص.عندما تكون طبقة الامتصاص في المصفاة الجزيئية للزيوليت (أو المصفاة الجزيئية للكربون النشط) قريبة من التشبع (يتجاوز تركيز غاز العادم القيمة المحددة)، يغلق وحدة التحكم PLC تلقائيًا صمام مدخول الهواء، ويفتح صمام مدخول الهواء الحراري الحراري والسخان الكهربائي الحراري الحراري.

يتم تسخين الهواء النقي إلى درجة حرارة معينة بواسطة جهاز توفير الطاقة بموجب عمل مروحة الديزوربشن ثم يدخل طبقة الديزوربشن لليزربشن.يذهب الغاز المستنزف إلى عملية الاحتراق التحفيزية ويحترق ويتأكسد إلى ثاني أكسيد الكربون، H2O والمواد الأخرى تحت تأثير المحفز. يتم تفريغ الغاز المحترق من منفذ العادم ، ولا يحتوي المنتج على تلوث ثانوي.

(3)تحليل العملية

1تدفق العملية من تركيز الامتصاص إلى إزالة الامتصاص والانحلال المحفز إلى الإزالة.يتكون من 2 مُستشعرات للكربون المنشط و 1 مُحلل تحفيزي (يتم إضافتها بمروحة منخفضة الضغط)بعد معالجة غاز العادم مسبقا لإزالة الغبار والمواد الحبيبية ، يتم إرساله إلى أجهزة جذب الكربون النشط A و B. عندما يكون أجهزة جذب الكربون النشط A قريبًا من التشبع ،يتم أولاً تحويل الغاز المعالج تلقائيًا إلى جهاز جذب الكربون المنشط B (الجهاز جذب الكربون المنشط A يوقف عملية الامتصاص) ، ومن ثم استخدام تدفق الغاز الساخن لتجفيف وتجفيف المستنشق الكربون المنشط A لتجفيف المواد العضوية من الكربون المنشط. خلال عملية التجفيف،تم تركيز غاز النفايات العضوية، وزادت التركيزات عشرات المرات مقارنة بالأصل، لتصل إلى أكثر من 2000 ppm. يتم إرسال غاز النفايات المركزة إلى جهاز التحلل الحفاز،ويتم تفريغها أخيراً كـ CO2 و H2O.

2 بعد الانتهاء من إزالة الامتصاص والإزالة ، يدخل مُصاحب الكربون النشط A حالة الاستعداد. عندما يكون مُصاحب الكربون النشط B قريبًا من التشبع ،النظام يتحول تلقائيًا إلى الوراء ويزيل ويزيل مستمع الكربون النشط B في نفس الوقتهذه الدورة تعمل

عندما يصل تركيز غازات النفايات العضوية إلى ما يزيد عن 2000ppm، يمكن الحفاظ على الاحتراق التلقائي في السرير التحفيزي دون تسخين خارجي.هذا الحل لا يقتصر فقط على توفير الطاقة بشكل كبير، ولكنه يقلل أيضا من استثمارات المعدات لأن قدرة معالجة المفكّك التحفيزي لا تتطلب سوى 1/5 من قدرة معالجة غازات العادم الأصلية (60,000m3 / h).هذا الحل مناسب لكل من العمل المستمر والمتقطع.

يستغرق استنزاف و استنزاف مُستنزف واحد للكربون المنشط حوالي 2-3 ساعات.

يتم التحكم في مروحة الامتصاص بواسطة محول تردد ويمكن ضبطها وفقًا لحجم الهواء المطلوب أو الضغط السلبي الصافي في مدخل الجهاز.
